powerProbeX+

Surveillance des circuits électriques

Mesure avec précision jusqu’à 48 circuits individuels. Port Modbus RS485, port d’extension BEB.

PPX+

Surveillance des circuits électriques

Le powerProbeX+ est un équipement de monitoring énergétique capable de mesurer la consommation de jusqu’à 48 circuits électriques avec une exactitude prête pour la facturation. Conçu tant pour les audits énergétiques visant à identifier les circuits les plus gourmands que pour la gestion précise des coûts dans les centres de données partagés, il facilite la facturation des clients.

Compatible avec les systèmes monophasés et triphasés, ce dispositif intègre trois entrées de tension, attribuées via logiciel aux groupes de transformateurs de courant (TC) externes, organisés en huit groupes de six. Un capteur de tension externe prévient les risques liés aux hautes tensions. Pour une surveillance économique au tableau électrique, le PPX+ offre des ports Modbus RS485 et BEB pour l’ajout de fonctionnalités via les extensions AKCP.

AKCP powerProbeX+ | PPX+ | Surveillance des circuits électriques

Caractéristiques techniques

Table Header

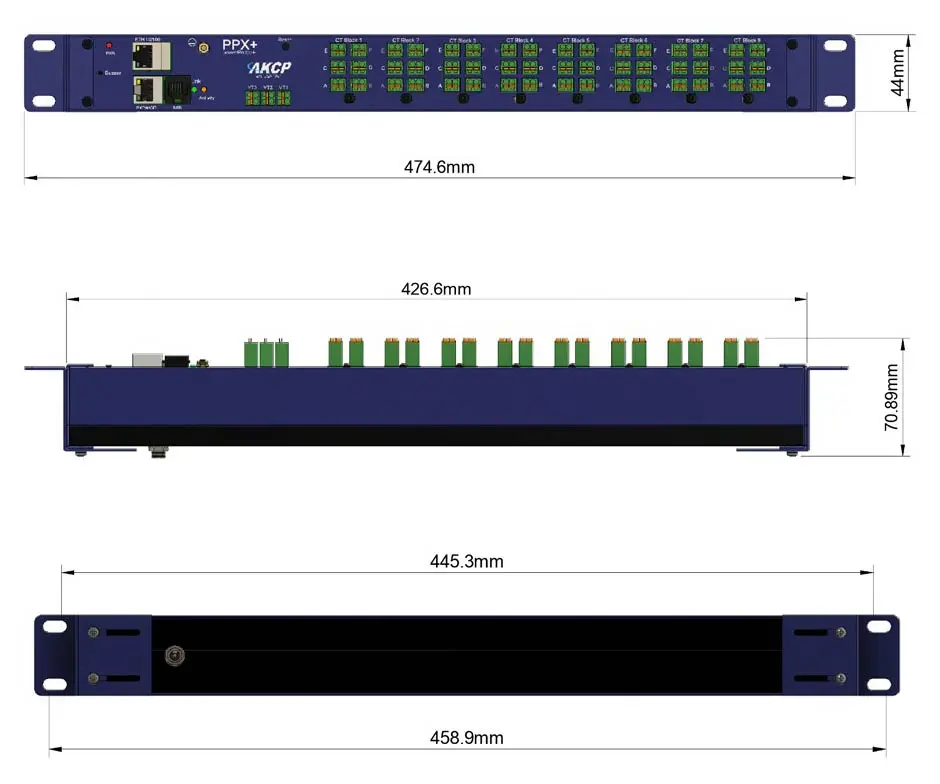

Dimensions	474 x 44 x 67 mm - conception à faible encombrement Voir les dessins techniques
Ports d'extension *	Port EXP pour la connexion des unités distantes EXP Port UART pour la connexion d'un modem 4G externe
Montage	Supports de montage en rack 1U (standard) Support de montage en rack 0U sans outil en option Supports pour rail DIN en option.
Alimentation électrique	PoE (Power over Ethernet) en standard Adaptateur secteur optionnel externe 5,5V 3A - Tension et courant d'entrée : 100V~240V - 0.22A
Indicateurs d'état	LED d’état de l'alimentation LED d’état de la connectivité réseau LED d'état du capteur en ligne et du seuil
Composants	Fabriqué à l'aide d'une technologie de montage en surface hautement intégrée et à faible consommation d'énergie, garantissant une fiabilité sur le long terme.
Environnement de fonctionnement	Température : Min. -35°C – Max.80°C Humidité: Min. 20% – Max. 80% (Non condensée)
MTBF	1 400 000 heures sur la base de l'expérience acquise sur le terrain avec les unités sensorProbe.
Unité de base	8 ports RJ45 pour capteurs AKCP 10 contacts secs E/S 2 mini-relais 2 entrées 0-5VDC 1 sortie d'extension ou port Modbus RS-485 (supporte jusqu'à 4 CCU, E-Sensor8 ou E-Opto16) 1 port UART pour modem externe 1 port Ethernet 10/100 Mbps
Nombre de capteurs maximum	Maximum de 300 capteurs en ligne, y compris les unités d'extension et les capteurs virtuels.
Nombre maximum d'utilisateurs du contrôle d'accès	500 utilisateurs 100 utilisateurs en standard
Protocoles supportés	Rsyslog MQTT / MQTTS SNMP V1/2 IPV6 RADIUS TACACS HTTPS Emails cryptés

Fonctionnalités de la licence

Table Header
Virtual Private Network (VPN)	VPN - Connexion à AKCPro Server depuis l'unité de base par VPN sur Ethernet ou réseau cellulaire.
Virtual Sensor pack	Capteur virtuel (pack de 5 capteurs). Maximum de 80 capteurs virtuels. * **
3rd Party PMS & Modbus	PMS/Equipement Modbus tiers Jusqu'à 4 équipements modbus avec 15 capteurs* **.
500 Access Control user database : UA	500 utilisateurs pour le contrôle d'accès (la série SP+ offre 100 utilisateurs en standard)
IPV6	Prise en charge des adresses IPv6
Radius	Connexion au serveur d'authentification des utilisateurs Radius. Authentification TACACS à Radius.

* les unités sensorProbe+ permettent 60 capteurs Modbus RS485 (virtuels + périphériques modbus)

** les unités sensorProbe+ permettent de 60 capteurs Modbus TCP/IP (virtuels + périphériques modbus)

Mesure précise jusqu'à 450V AC

Schéma de connexion du PPX+

Ce schéma illustre la connexion de six circuits individuels au powerProbeX+ (PPX+), mettant en évidence l’organisation efficace et l’adaptabilité du dispositif. Chacun des circuits est connecté à une des six premières banques d’entrées de transformateurs de courant (TC), démontrant la capacité du PPX+ à gérer de multiples sources d’énergie.

Bien qu’une seule entrée de transformateur de tension soit représentée ici pour une simplicité visuelle, le PPX+ a la flexibilité de traiter jusqu’à trois entrées de tension, couvrant une plage de 100 à 450V AC, offrant ainsi une solution robuste et adaptable pour une surveillance énergétique précise dans des environnements diversifiés.
